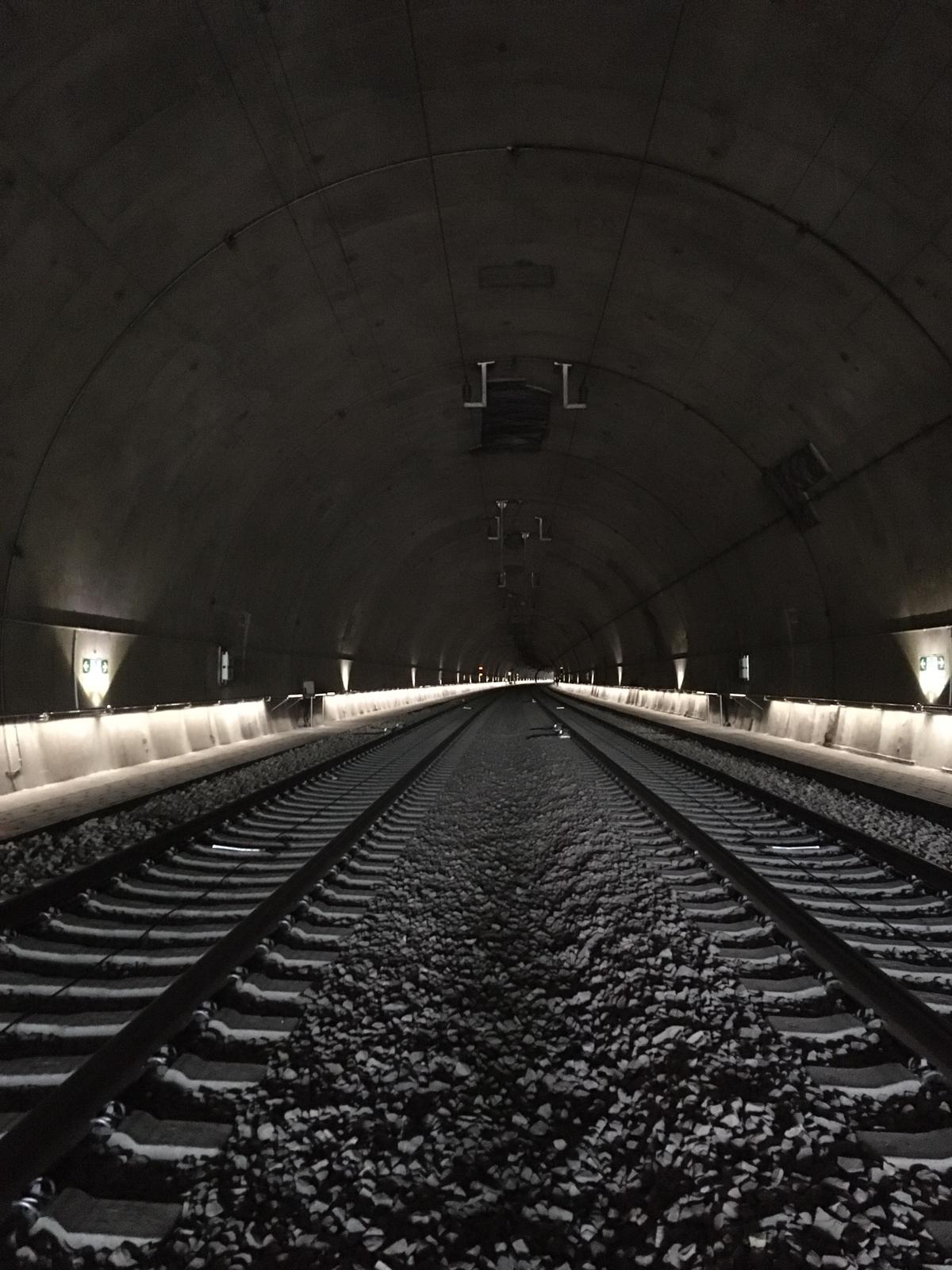

60 Kilometer beleuchteter Handlauf zwischen Ulm und Wendlingen

Die optimale Tunnelsicherheitsbeleuchtung ist im Notfall ein wichtiger Faktor zur reibungslosen Selbstrettung von Zugpassagieren. Hierfür eignet sich besonders die handlaufintegrierte LED-Beleuchtung. Durch die niedrige Montage im Handlauf befindet sich die Beleuchtung sehr nahe am Fluchtweg und gewährleistet somit auch bei Rauchbildung oder diffuser Sicht eine homogene und blendfreie Ausleuchtung des Fluchtweges.

Auf der rund 118 km langen Strecke zwischen Ulm und Wendlingen befinden sich in Summe rund 60 km Tunnelstrecke der Deutschen Bahn. Alle Tunnels wurden mit dem qualitativ hochwertigen Handlaufsystem HandraiLIT der Firma Rhomberg-Bahntechnik ausgestattet. Im Zusammenspiel mit den spezifischen, handlaufintegrierten LED-Lichteinheiten der Firma NEULICHT wurden neue Standards in Bezug auf Sicherheit, Funktionalität und Langlebigkeit gesetzt.

Die Lichttechnik wurde in enger Kooperation mit der Deutschen Bahn entwickelt und beleuchtet die gesamte Breite des Fluchtweges mit einer Mindestbeleuchtungsstärke von 5 Lux. Dies erleichtert in Notfällen die schnelle Evakuierung der Reisenden in den ansonst dunklen Eisenbahntunneln.

Das Gesamtsystem mit den hochwertigen LED-Leuchten wurde im Vorfeld umfangreichen Prüfungen unterzogen. Dazu gehören Druck/Sog Prüfungen für Geschwindigkeiten der Züge von bis zu 330 km/h, die besondere Schlagfestigkeit von IK10, erhöhte Spannungsfestigkeit von 6KV sowie die Kurzschlussstromfestigkeit von 40 kA. Das Gesamtsystem ist mit IP65 gegen Staub und Wasser geschützt und wurde vom ÖVE ENEC zertifiziert und ist bei der Deutschen Bahn gelistet.

Um dieses prestigeträchtige Projekt mit 60 km Handlaufbeleuchtung reibungslos installieren zu können, wurde die gesamte Logistik bis ins letzte Detail geplant und umgesetzt. Die Lieferungen auf die Baustelle erfolgten jeweils rollierend genau nach Baufortschritt. Das eingespielte Montageteam Vorort konnte durch den abgestimmten Ablauf pro Woche ca. 1.500 m Handlauf fertig installieren und über das vorkonfektionierte Plug&Play System in Betrieb nehmen.

Insgesamt wurden innerhalb von 11 Monaten über 31.000 Handlaufleuchten und 2.600 Rettungsschildleuchten geliefert, installiert und in Betrieb genommen. In Summe bedeutet dies über 600.000 installierte LED-Lichtpunkte die einen wichtigen Beitrag in Punkto Sicherheit leisten.
